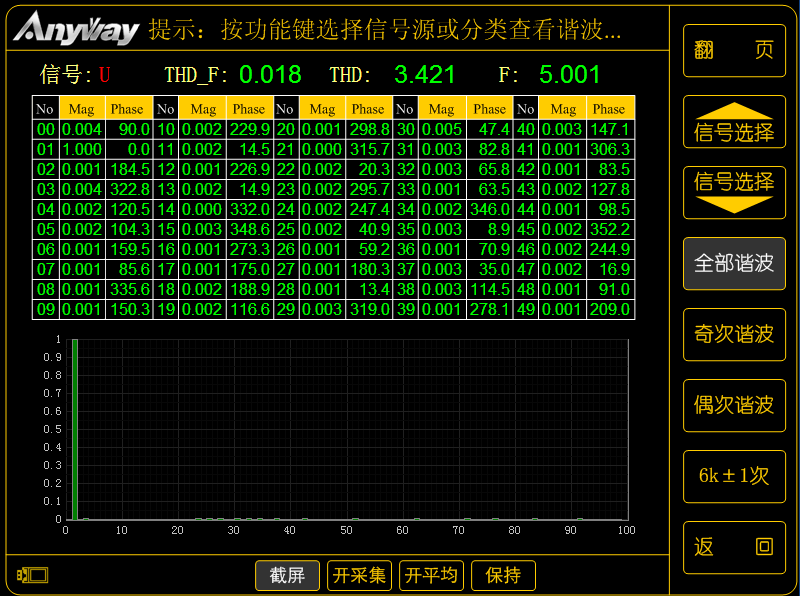

上圖為某變頻器輸出諧波測試圖。功率分析儀支持100次諧波的分析與顯示，這是市場上絕大多數功率分析儀對諧波的分析標準。但是，在5Hz頻點，雖然總諧波失真THD已經達到342.1%，100次內的諧波卻基本不可見。通過采集功能，記錄下了傳感器的原始數據，再運行銀河電氣的諧波分析軟件進行分析。

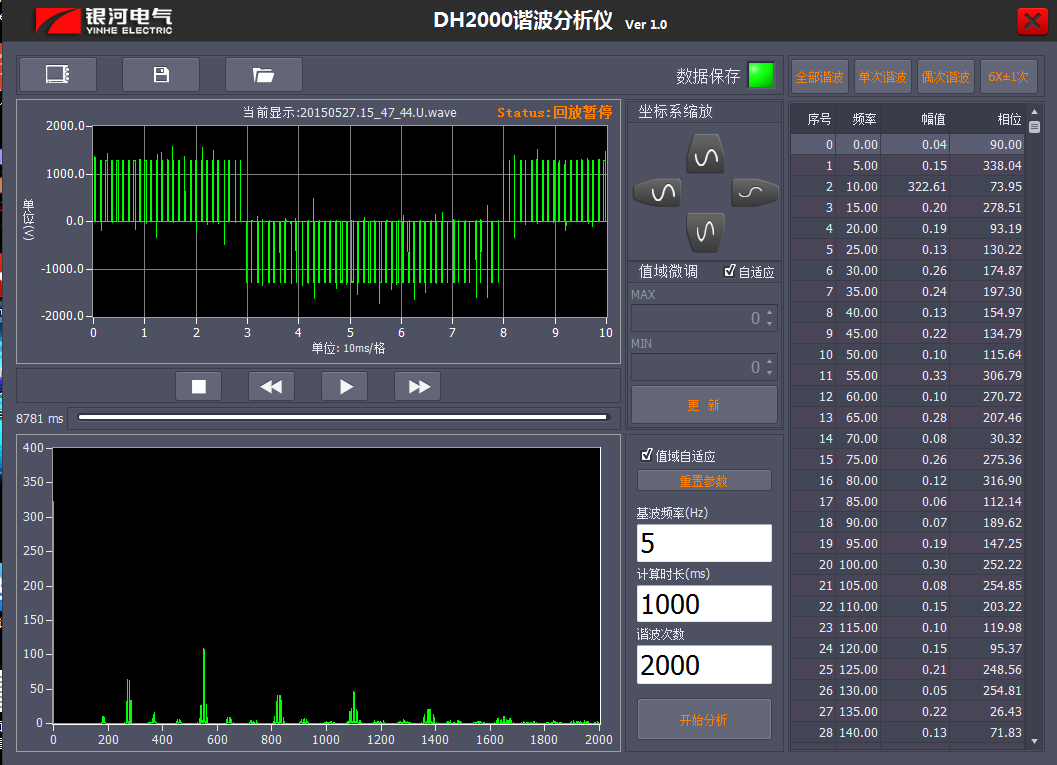

因?yàn)殂y河變頻功率分析儀記錄下的是傳感器采集到的原始數據，所以可以通過該原始數據還原當時記錄的波形和進行更高層次的分析。這里分析了5Hz頻點的2000次諧波，可以看到，諧波在180次左右有第一個小高峰，這意味著該變頻器的開關頻率在180x5Hz=900Hz左右。而諧波的最高峰出現在540次左右，波形中毛刺較大，失真率是非常高的。

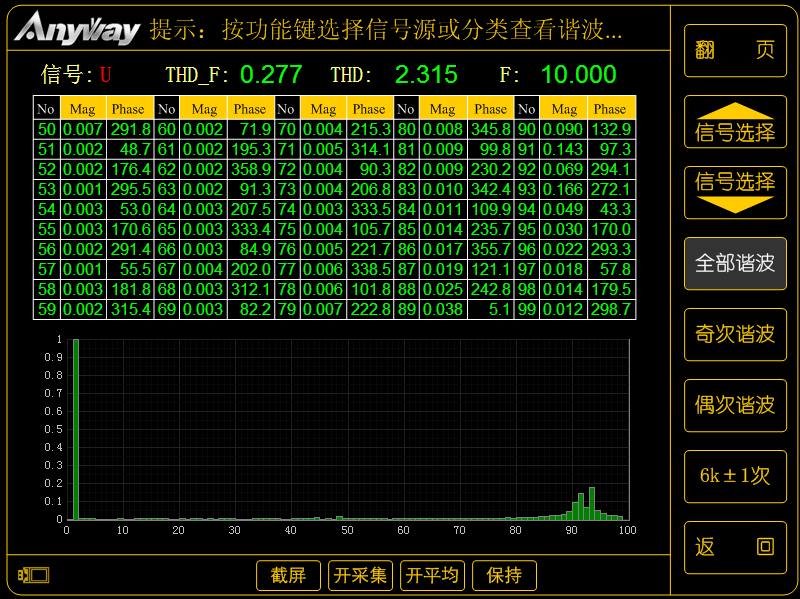

10Hz基頻測試中，在90次左右就迎來諧波的第一波高峰，但是平均不到20%，而測試的總諧波失真達到231.5%，說明100次諧波對該變頻器信號的分析是遠遠不夠的。
